4 لفائف لف الصفائح 4 لفات

مقدمة الماكينة

تحتوي بكرات CNC الأربعة على وظيفة الثني المسبق في نهاية الصفيحة المعدنية، والتي يمكنها تحميل الصفيحة المعدنية دفعة واحدة دون تدوير الرأس لإكمال الثني المسبق في نهاية الصفيحة المعدنية ودحرجة وتشكيل قطعة العمل.

أسطوانة العمل على الماكينة هي أسطوانة القيادة الرئيسية، ويتم تشغيل رفع الأسطوانة السفلية وكلا جانبي الأسطوانة بواسطة ناقل حركة هيدروليكي. يتم التحكم في إزاحة الرفع بواسطة جهاز كمبيوتر، ويتم التحكم في تسويتها تلقائيًا وعرضها على الشاشة، ويتم تشغيل إمالة وإعادة ضبط جسم محمل التقليب بواسطة ناقل حركة هيدروليكي. تم تجهيز ذيل الأسطوانة العلوية بآلية توازن، والتي يمكن أن تسهل تفريغ قطعة العمل الملفوفة والأسطوانة. الماكينة مزودة بطاولة تشغيل مستقلة متحركة يمكن تحريكها وتشغيلها في أي وقت، كما أن الماكينة مزودة بجهاز تعشيق الأمان.

تتميز الماكينة بمستوى تقني عالٍ، ووظائف كاملة، ودقة عالية، وتشغيل مريح، مما يجعلها معدات درفلة CNC مثالية في العصر الحديث. إنها النموذج المفضل المثالي لدرفلة قطع العمل الدائرية والقوسية والمخروطية والمربعة والمتعددة الأشكال القوسية في صناعات مثل الطاقة والنقل والبترول والكيماويات والمراجل وبناء السفن والطاقة المائية والهياكل المعدنية.

الميزات

محرك ثنائي الدفع:: بتصميم مزدوج الدفع، مزود بمكابح ميكانيكية وصمام موازنة ثنائي الاتجاه لتحقيق ضمان كبح مزدوج.

المجمّع: تستخدم لحماية عملية اللحام اللاحقة لأسطوانة اللحام، وتصحيح الجولة لحماية عمود الأسطوانة والنظام الهيدروليكي.

هيكل من نوع الموجه الخطي للخدمة الشاقة: اعتماد هيكل التصميم الأكثر تقدمًا لضمان الاستقرار والدقة.

مواد أسطوانية عالية الجودة: الأسطوانة مصنوعة من مواد مزورة عالية الجودة وتخضع لعملية تصلب صارمة للمعالجة الحرارية ومعالجة سطح التلميع الدقيق.

هيكل زاوية المشبك قبل الانحناء: توفر تقنية ®CEIA تأثيرًا أفضل قبل الانحناء، والتي يمكنها التحكم في الحافة المستقيمة لرأس اللوحة في نطاق ≤1.5 مرة من سمك اللوحة.

أسطوانة أسطوانة الدفع الجانبية الهيدروليكية المقلوبة (نظام CIOC®): يحسّن من ثبات انزلاق الأسطوانة الجانبية، ويقلل من ارتفاع ومركز ثقل الماكينة، ويطيل من عمر خدمة الأسطوانة.

نظام التدوير (CECB®):: يحقق أقطارًا مخروطية أصغر للبكرة ويعزز مرونة الدرفلة.

نظام هيدروليكي عالي المستوى:: بما في ذلك نظام التحكم في صمام التبديل، ونظام التحكم في الصمام النسبي ونظام المؤازرة الكهروهيدروليكي لضمان استقرار المعدات وموثوقيتها.

تهيئة نظام سيمنز PLC ونظام الكمبيوتر الصناعي المتطور IPC:: مع وظائف غنية وواجهة توسعة مرنة، مما يوفر تجربة تشغيل وتحكم فعالة.

المعلمات الفنية

التكوين القياسي:

1. بكرات مزورة 42CrMo

2. دعامة لحام ملدنة ومخففة الضغط

3. التقسية والتبريد (تقسية سطح الأسطوانة)، ومعالجة الصقل الدقيق لسطح الأسطوانة

4. هيكل لحام من نوع الإطار للخدمة الشاقة

5. وحدة تبريد الهواء

تكوين اختياري:

1. إطار المواد الداخلية للدعم الداخلي الهيدروليكي الأوتوماتيكي الداخلي

2. إطار دعم جانبي هيدروليكي

3. منصة تغذية غير مزودة بالطاقة/كهربائية

4. جهاز مخروط التدحرج

5. نظام تكييف الهواء والتبريد

التفاصيل

محرك دفع مزدوج (مع مكابح ميكانيكية وصمام توازن ثنائي الاتجاه لضمان كبح مزدوج).

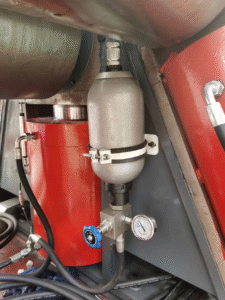

المركم (من أجل عمود أسطوانة حماية الاستقامة والنظام الهيدروليكي في عملية لحام الأسطوانة اللاحقة).

اعتماد هيكل سكة التوجيه الخطي الأكثر تقدمًا للخدمة الشاقة.

مادة تشكيل عمود الأسطوانة عالية الجودة، تخضع لعملية تقسية صارمة للمعالجة الحرارية، ومصقولة السطح.

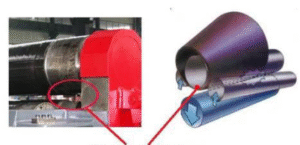

هيكل فريد من نوعه بزاوية ما قبل الانحناء CEIA ®، لتحقيق تأثير أفضل قبل الانحناء، يمكن التحكم في الحافة المستقيمة لرأس اللوحة في حدود ≤ 1.5 مرة من سمك اللوحة.

أسطوانة زيت أسطوانة الدفع الجانبية الهيدروليكية المقلوبة الفريدة من نوعها CIOC ® يجلب النظام المزايا التكنولوجية التالية:

من خلال الجمع بين أسطوانة الزيت والمنزلق، يتم صب أسطوانة زيت منزلقة الأسطوانة الجانبية المدمجة ككل، مما يزيد بشكل كبير من مساحة التلامس بين المنزلق وقضيب الانزلاق ويحسن من ثبات انزلاق الأسطوانة الجانبية.

يعمل الجمع بين أسطوانة الزيت والمنزلق على تقصير طول سكة الانزلاق، ويقلل من ارتفاع ومركز ثقل المعدات الكلي، ويقلل من تكلفة إنشاء البنية التحتية.

يحمي هيكل التركيب المقلوب حلقة الختم، ويحسن من عمر خدمة أسطوانة الزيت، ويقلل من معدل صيانة أعطال المعدات.

نظام درفلة فريد من نوعه CECB ®، يمكنه تحقيق قطر مخروطي أصغر.

أنظمة هيدروليكية عالية المستوى تم تطويرها بشكل مستقل، بما في ذلك أنظمة التحكم في الصمامات عند التشغيل/إيقاف التشغيل، وأنظمة التحكم في الصمامات التناسبية، وأنظمة المؤازرة الكهروهيدروليكية.

تكوين أنظمة Siemens PLC (S7-200، S7-1200، إلخ) وأنظمة الكمبيوتر الصناعية المتطورة IPC (12 '، 15'، 20'). الميزات هي كما يلي:

1. لها وظائف مثل التحذير من سوء التشغيل، والتشخيص، والتذكير بالصيانة.

2. 30-120 خطوة للتخزين والتشغيل، مع سعة تخزين كبيرة للبيانات.

3. تكوين غني، مع شاشة لمس صناعية مقاس 7-20 بوصة للاختيار.

4. واجهات توسيع غنية مثل CAN/USB.

5. تصميم الناقلات، والتوسع المرن من خلال اتصال Ethercat.

6. منصة تطوير البرمجيات المطورة ذاتيا مع أمن برنامج جيد.

7. مجهزة بوظائف حسابية مطورة ذاتيًا مثل الدرفلة الدائرية التلقائية، والدرفلة القوسية، والدرفلة المربعة، والدرفلة غير المنتظمة، مريحة للاستخدام.

8. يمكن أن يحقق التشخيص عن بعد والإصلاح في الخارج.

العينات

T1.2xH1200xΦ150xΦ400mm(SS304)

T3xH1250xΦ220xΦ1300mm(SS304)

T6xH3000xΦ450xΦ1500mm(SS304)

T8xW2500xΦ5800 مم (فولاذ مقاوم للصدأ)

T12xW2000x800 مم (سبائك الألومنيوم 5052)

T30xW1600xΦ800mm(Q355)

T35xW2000xΦ800mm(Q355)

التطبيقات

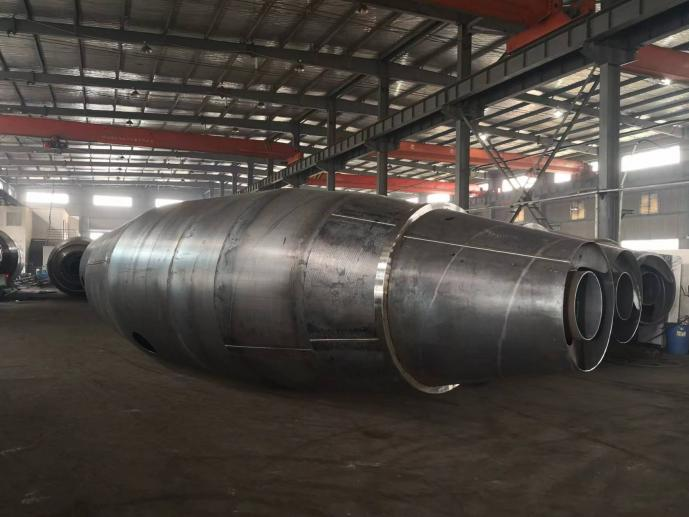

• شاحنات خلط الخرسانة: يمكن استخدام آلة دحرجة الألواح ذات 4 لفات لدحرجة الأسطوانات لشاحنات خلط الخرسانة لضمان هيكل قوي وختم جيد.

• اسطوانات حراسة الجسر: تستخدم لصنع أسطوانات حراسة الجسور في لفات لضمان قوة وثبات الأسطوانات.

• خزانات الغاز الطبيعي المسال: مناسب لتصنيع صهاريج الغاز الطبيعي المسال على شكل لفائف لضمان سلامة الصهاريج وإحكام إغلاقها.

• الغلايات: يمكن استخدامها لتصنيع الغلايات في لفائف لضمان هيكل قوي وتشغيل الغلايات بكفاءة.
